ArteCeramico

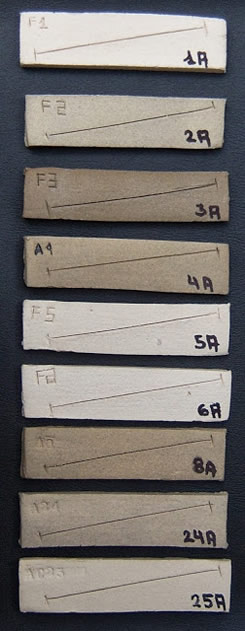

Presentamos una serie de pastas preparadas para trabajar en alta temperatura, con sus consiguientes resultados.

Este trabajo de Verónica Alonso incluye las formulas utilizadas, y el resultado de las pruebas con los detalles tecnicos de las pastas (porosidad, contracción, deformacion)

FÓRMULA Nº 1 GRES

65 % Arcilla blanca (Tíncar Súper)
5 % Caolín (Sur del Río blanco)
10 % Chamote impalpable, fino o una mezcla de ambos.
5 % Cuarzo (SiO2)
15 % Feldespato K (potásico estándard)

Resultados a 1245ºC: Porosidad: 2,74% - Deformación: 1 mm. - Contracción: 13 % - Gres color blanco hueso, si se le agrega chamote impalpable queda lisa, con chamote fino o medio varía la textura.

FÓRMULA Nº 2 GRES

30 % Arcilla Rosada (APM 112)
47 % Arcilla blanca (Tíncar Súper)
5 % Cuarzo (SiO2)
18% Feldespato K (potásico estándard)
+ 9 % Chamote impalpable, fino o una mezcla de ambos.

Resultados a 1245ºC: Porosidad: 0,24 % - Deformación: 2 mm. - Contracción: 13 % - Gres color beige agrisado, Excelente para el torno y a mano. Responde muy bien bajo los esmaltes

FÓRMULA Nº 3 GRES

70 % Arcilla Rosada (APM 112)
5 % Caolín (Sur del Río blanco)
5 % Chamote impalpable, fino o una mezcla de ambos.
5 % Cuarzo (SiO2)
15 % Feldespato K (potásico estándard)

Resultados a 1245ºC: Porosidad: 0,2 % - Deformación: 0 mm. - Contracción: 14 % - Pasta muy ferruginosa, esto puede modificar los esmaltes en el color o en textura, trabajar con precaución en esto. Muy lindo color para contrastes

FÓRMULA Nº 4 GRES

50 % Arcilla Rosada (APM 112)
10 % Arcilla blanca (Tíncar Súper)
10 % Caolín (Sur del Río blanco)
10 % Cuarzo (SiO2)
20 % FeldespatoK (potásico estándard)

Resultados a 1230ºC: Porosidad: 1 % - Deformación: 3 mm. - Contracción: 14 % - Color blanco grisáceo a1260º y en reducción. Beige a 1230ºC en horno eléctrico, buena con esmaltes de cenizas.

FÓRMULA Nº 5 GRES

60 % Arcilla blanca (Tíncar Súper)
10 % Caolín(Sur del Río blanco)
10 % Cuarzo (SiO2)
20 % Feldespato K (potásico estándard)

Resultados a 1245ºC: Porosidad: 1,9 % - Deformación: 0 mm. - Contracción: 14 % - La que más uso en pastas blancas. Es casi una pasta para sanitarios por su dureza. Responde bien con los esmaltes. Trabajable bien al torno y a mano.

FÓRMULA Nº 6 Pasta de Alta

75 % Arcilla blanca (Tíncar Súper)
5 % Chamote impalpable, fino o una mezcla de ambos.
10 % Cuarzo (SiO2)
10 % Feldespato K (potásico estándard)

Resultados a 1245ºC: Porosidad: 4,66 % - Deformación: 3 mm. - Contracción: 12 % - A 1245ºC AÚN NO ES GRES. Tiene alta porosidad y deformación al límite, pero puede servir cuando no tenemos todos los materiales y necesitamos hacer pasta.

FÓRMULA Nº 8 GRES

45 % Arcilla Rosada (APM 112)
30 % Arcilla blanca (Tíncar Súper)
10 % Chamote Impalpable
15 % Feldespato K (potásico estándard)

Resultados a 1230ºC: Porosidad: 1 % - Deformación: 0 mm. - Contracción: 14 % - Responde bien a los esmaltes, buena trabababilidad en torno.

FÓRMULA Nº 24 GRES

28 % Arcilla Blanca (Tíncar Súper)
28 % Arcilla Rosada (APM 112)
17 % Cuarzo (SiO2)
28 % Feldespato K (potásico estándard)

Resultados a 1230º C: Porosidad: 1 % - Deformación: 2,5 mm. - Contracción: 13 %

FÓRMULA Nº 25 Pasta de Alta

26 % Arcilla Blanca (Tíncar Súper)
40 % Caolín (Sur del Río blanco)
17 % Cuarzo (SiO2)
17 % Feldespato K (potásico estándard)

Resultados a 1230ºC: Porosidad: 7 % - Deformación: 1,5 mm. - Contracción: 12 % - A 1230ºC aún No es Gres, color blaco hueso, trabajable hasta los 1260ºC

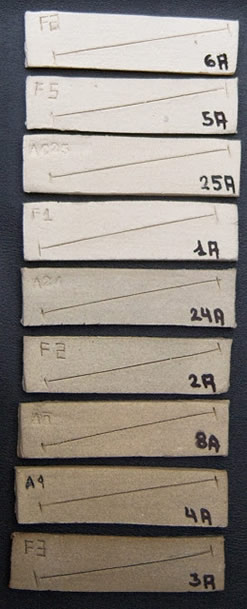

Las pruebas de pasta colocadas en orden de escala cromática:
