arte ceramico en argentina

ARTE CERAMICO

alfarería X alfareros

menu
PRESENTACION

TALLERES
ESCUELAS DE CERAMICA

APUNTES

EVENTOS

CONTACTO



LIBROS



Buscar en el sitio:

Recibir novedades











Apuntes: ESMALTES: Engobes de 1040º y Esmaltinas

Por Verónica Alonso (Escuela Municipal de Cerámica de Avellaneda)

Vengo haciendo pruebas con engobes desde hace un mes más o menos, antes de arriesgar una pieza prefiero jugar y jugar haciendo muestras y he aquí los resultados. Preparé unos 100 grs. de cada fórmula.

Verónica, 30/01/2009

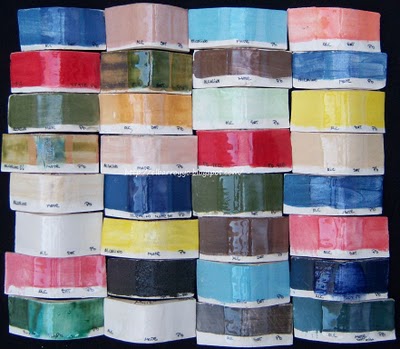

Ayer abrí el horno luego de darles a las muestras una manito de esmaltes para ver cómo quedaban y acá están los resultados, algunos buenos, otros horribles y alguno más o menos pasable. Definitivamente con esmalte plúmbico es como mejor quedaron (foto de la izquierda) y con dos manos de engobe, además quedó bien el bruñido solo.

Si la foto tiene dos plaquitas (o taseles) el de arriba tiene sólo una mano de engobe (por eso se notan las pinceladas) y el de abajo dos manos de engobe, la segunda mano dada a la media hora de haber aplicado la primera.

En el segundo tasel de cada foto, a la izquierda sólo verán el engobe bruñido, (sólo bruñí esa partecita, lo que iba a esmaltar no), luego un esmalte alcalino, uno satinado u mate (está aclarado) y un esmalte plúmbico (extremo derecho de cada tasel).

Aquí las fórmulas de engobes:

Blanco:
70 arcilla Tínkar
20 cuarzo
10 feldespato
10 Flux alcalino (alc.)

Blanco plúmbico:
70 arcilla tínkar
30 cuarzo
15 flux plúmbico (pb.)
(no hay variación con uno u otro flux)

Amarillo:
80 arcilla tinkar
20 ox. de cinc o zinc
20 pig amarillo puro
20 flux alc.

Ocre:
60 arcilla tinkar
26 cuarzo
13 flux Pb.
8 pigmento ocre

Ocre 2:
70 arcilla tínkar
15 óx. de cinc o zinc
4 óx de hierro
6 óx. de cobre
15 flux alc.
¿por qué habrá quedado así? (hice lío cuando esmalté por error de los dos lados con el plúmbico y en el centro con el satinado).
Con falla: hay saturación de cobre. deberé bajar el % de este óxido y volver a hacer una muestra. un 3% de Cu cómo andará????

Arena:
70 arcilla tínkar
10 cuazo
15 óx. de zinc
1 de óx. de hierro
15 flux alc.

Salmón:
70 arcilla tínkar
30 cuarzo
0.5 óx. de hierro
20 flux alc.

Rojo 38**
60 arcilla tínkar
26 cuarzo
15 pigmento rojo 38**
13 flux pb.

Queda rosa, no insistan. el tasel superior tiene un baño de esmalte rojo transparente. y ahí como que mejoró la cosa.

Rojo 39**
61 arcilla tínkar
26 cuarzo
15 pigmento rojo 39**
13 flux pb.

Queda rosa. el tasel superior tiene un baño de esmalte rojo transparente.

Marrón:
70 arcilla tínkar
30 cuarzo
10 pigmento marrón
10 flux. alcalino

Verde claro:
60 arcilla tínkar
26 cuarzo
8 pigmento verde victoria**
13 flux pb.

Verde musgo:
70 arcilla tínkar
30 cuarzo
3 óxido de cromo
30 Flux alc.

Celeste cielo:
70 arcilla tínkar
15 óxido de zinc
1 óxido de cobalto
15 flux alc.

Azul cielo:
70 arcilla tínkar
15 óx. de zinc
3 óx. cobalto
15 flux alc.

Turquesa:
70 arcilla tínkar
30 cuarzo
10 pigmento turquesa puro
15 flux alc.

Azul petróleo:
61 arcilla tínkar
26 cuarzo
10 pigmento azul (az.60**)
13 flux pb.
Bruñido y con esmalte Pb salió bien (en los extremos). (en vez de esmalte le puse flux alc. y Pb "para probar" y un desastre el resultado (el centro)

Gris plomo:
70 arcilla tínkar
20 carbonato de calcio
10 feldespato
3 pigmento negro sin cobalto**
15 flux pb.
(repetir muestra, quedó bien, pero le faltó mortereo y quedó con simpáticas manchitas más oscuras)

Negro: 70 arcilla roja
25 cuarzo
15 óxido de manganeso
3 óxido de cobalto
30 flux alc. (salió mal con un 30%) - bajar el flux al 20% *

*(ésta fómula salió mal, cuando saqué la primera vez el tasel del horno el engobe estaba perfecto, lo esmalté y en la segunda cocción salió el engobe bruñido todo burbujeado, los esmaltes Alc. y Pb. quemados y el mate lleno de burbujas, pero la publico igual ya que de los errores se aprende. Voy a bajar para la próxima muestra el flux al 20% y veo.
¡¡Ya está, el tema es que no calciné previamente el manganeso!! y tiende a burbujear. Igual voy a bajar el fundente al 20%.

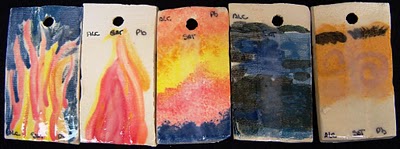

Y acá los líos que hago: son sólo muestras jjajjajajaj!!

*Algunas fórmulas fueron extraídas del libro de F. Chiti, los cuales se encuentran a la venta en su Fundación, directamente de la editorial y tan baratos que siquiera justifica sacarles fotocopias.

(**así está catalogado este pigmento en la casa crecer)

Engobes

El engobe consiste, en su forma simple en una técnica de decoración en la cual una pieza se ha cubierto por una capa fina de pasta de un color diferente.
Se puede usar como engobe todas las arcillas, rojas, blancas o coloreadas que se adhieran bien a la pieza durante la merma del secado y durante la cocción o bien preparar uno en base a fórmulas.

Los engobes deben contener una parte de los componentes de la pasta utilizada para hacer la pieza, ésto asegura una mejor adherencia. Pueden ser coloreados con óxidos o con pigmentos. Se pueden aplicar con pincel o por inmersión en estado de cuero o con soplete en la pieza seca.

La preparación de un engobe se debe hacer con anticipación, lo ideal sería dejarlo reposar un tiempo antes de utilizarlo.

su formula básica es:

con pigmentos:
70 % arcilla (blanca, roja, ect. de preferencia la misma con la que se elaboró la pieza)
10 % fundente o Flux (puede oscilar entre el 10 % o más, esto sin llegar al 50 %) en tal caso descender el procentaje de arcilla empleado.
20 % como máximos de pigmentos
agua: cantidad suficiente como para obtener una consistencia similar a la barbotina.

tener en cuenta que hay pigmentos que superando ciertas temperaturas éstos se carbonizan, volatilizan o presentan graves problemas de tonalidad variando el resultado final de un engobe. aquí hablamos de engobes de baja temperatura. (950-1060º C)

Con óxidos:
80 % de arcilla
10 % de fundente o Flux (puede oscilar entre el 10 % o más, esto sin llegar al 50 %)
2 -10 % de óxidos
agua: cantidad suficiente como para obtener una consistencia similar a la barbotina.

Los porcentajes de óxidos y/o pigmentos varían de acuerdo a las tonalidades que queremos lograr.

Algunas fórmulas? ir al link

Algunas conclusiones:

• Al aumentar el porcentaje de fundente el color se intensifica
• La carga por inmersión en exceso produce escamado
• El bruñido suaviza la superficie.
• La aplicación en seco por inmersión es más prolija que con pincel en estado cuero
• En las piezas coloreadas a pincel muchas veces se notan las marcas de las pinceladas.

Dudas existenciales con respecto a la barbotina:

¿cómo calcular la adición de óxidos o colorantes cuando partimos de una barbotina? una barbotina contiene aproximadamente un 50 % de materiales sólidos y un 50% de agua. Restemos esa agua y agreguemos el porcentaje de óxido o colorante en base al 50%

¿cómo calcular la adición de óxidos o pigmentos cuando partimos de una pasta húmeda? una pasta ya preparada contiene aproximadamente un 25 % de agua y un 75 % de materiales sólidos
restemos ese 25 % del agua y agreguemos el porcentaje de óxidos o colorantes en base al 75%.

Esmaltina:

Hay varios que desmerecen a las esmaltinas, pero quizás en alguna pieza queramos probar y a través de distintas quemas podamos conseguir con ella algo que quizás de otra manera no lo consigamos.

La esmaltina basicamente es un engobe con mucho más añadido de fundente o flux.

Su fórmula sería:

Con pigmentos:
Pigmento entre un 2 -20 % + Flux 50 % + arcilla entre un 30-48 %

Con óxidos:
óxido entre un 2-10 % + Flux 50 % + arcilla entre un 40-48 %

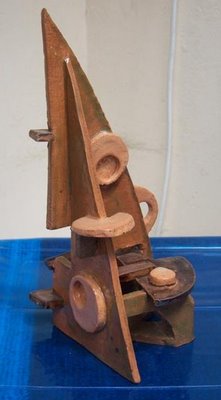

Este trabajo práctico fue realizazo con esmaltina preparada con óxido de níquel y óxido de manganeso, aplicado a pincel en la pieza estado cuero:

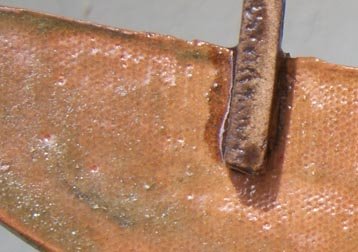

detalle:




Arte Cerámico // Avellaneda - Buenos Aires, Argentina -- http://www.arteceramico.com.ar/



PRESENTACION / PRINCIPAL / CONTACTO /
